¡Qué Relevo realmente lo hace

El objetivo principal de un relé es utilizar una pequeña señal eléctrica para controlar una carga eléctrica mucho mayor, actuando como un interruptor operado eléctricamente. En lugar de hacer pasar energía de alto voltaje o alta corriente directamente a través de un circuito de control, un relé permite que una señal de baja potencia active un circuito separado de alta potencia de forma segura y remota. Esta separación entre el lado de control y el lado de carga es lo que hace que los relés sean indispensables en industrias que van desde la ingeniería automotriz hasta la automatización industrial y el diseño de electrodomésticos.

En términos prácticos, cuando giras una llave en un vehículo más antiguo y el motor de arranque se activa, es un relé el que recibe la señal del interruptor de encendido y cierra el circuito de alta corriente al motor. El interruptor de encendido en sí transporta sólo miliamperios, mientras que el motor de arranque puede consumir 200 amperios o más . Sin el relé, sería necesario construir el interruptor de encendido para manejar toda esa carga, lo que haría que su funcionamiento fuera físicamente enorme, costoso y peligroso.

Más allá de la conmutación, los relés también sirven para aislar señales, proteger circuitos, funciones de retardo de tiempo y operaciones lógicas. Comprender estas funciones requiere observar cómo se construyen los diferentes tipos de relés y dónde encaja cada uno en los sistemas del mundo real.

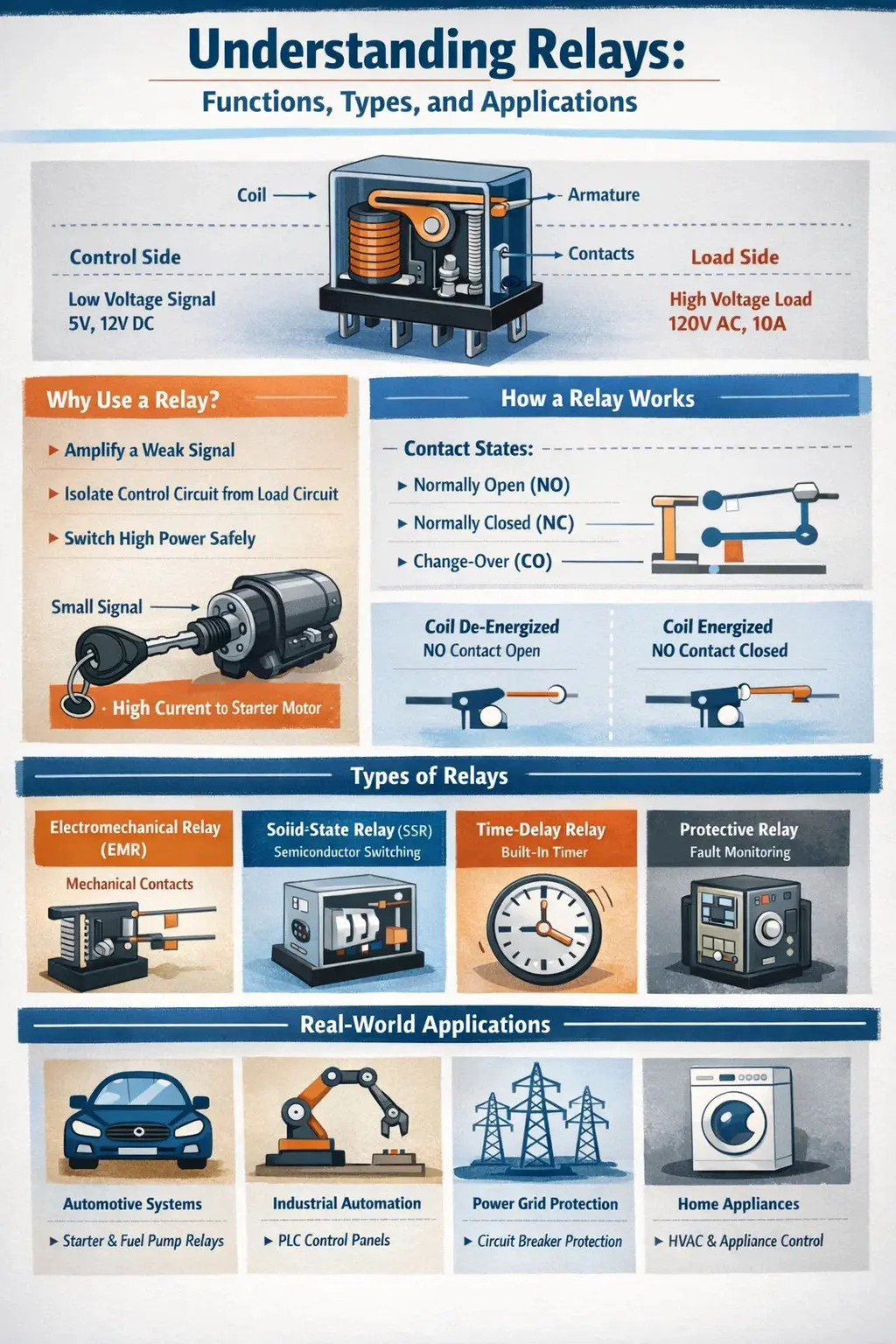

Cómo funciona un relé: el principio operativo básico

Un relé electromecánico convencional consta de cuatro componentes clave: una bobina electromagnética, una armadura (una tira de metal móvil), un resorte y uno o más conjuntos de contactos eléctricos. Cuando la corriente fluye a través de la bobina, genera un campo magnético que atrae la armadura hacia ella. Este movimiento cierra o abre los contactos en el circuito de carga, según la configuración del relé.

Hay dos estados de contacto fundamentales en un relé:

• Normalmente Abierto (NO): El contacto está abierto cuando la bobina del relé está desenergizada. La corriente fluye a través del circuito de carga solo cuando el relé está activado.
• Normalmente cerrado (NC): El contacto está cerrado por defecto. El circuito se interrumpe cuando se activa la bobina del relé.
• Cambio (CO) o Doble Lanzamiento: El relé conmuta entre dos circuitos: interrumpe una conexión y realiza otra simultáneamente.

El voltaje de la bobina requerido para activar un relé suele ser bajo; comúnmente 5 V, 12 V o 24 V CC — mientras que los contactos conmutados pueden manejar cientos de voltios y decenas de amperios en el lado de la carga. Esta disparidad de voltaje es fundamental para el propósito del relé: permitir el control remoto y seguro de circuitos potentes.

Los relés de estado sólido (SSR) funcionan según un principio diferente: utilizan componentes semiconductores como tiristores, triacs o transistores en lugar de contactos mecánicos. Consiguen la conmutación mediante aislamiento óptico (mediante un LED y un fotodetector) o acoplamiento de transformador, y no tienen partes móviles. Esto hace que los SSR sean más rápidos, más silenciosos y más adecuados para entornos donde el desgaste mecánico es un problema.

Los relés con fines principales sirven en sistemas eléctricos

Amplificar una señal de control débil

Uno de los propósitos más fundamentales del relé es la amplificación de la señal en términos de potencia, no de frecuencia o amplitud. Un pin de salida de un microcontrolador podría suministrar sólo 3,3 V a 20 mA, demasiado débil para accionar directamente un motor, un solenoide o un elemento calefactor. Un relé cierra esta brecha: el microcontrolador energiza la bobina del relé con su modesta salida, y los contactos del relé conmutan un circuito de alta potencia completamente separado. Esta configuración es común en proyectos Arduino y Raspberry Pi donde los aficionados controlan dispositivos alimentados por red mediante la lógica del microcontrolador.

Aislamiento eléctrico entre circuitos

Los relés proporcionan aislamiento galvánico (una separación eléctrica completa) entre el circuito de control y el circuito de carga. No existe un camino eléctrico directo entre los dos lados; la energía se transfiere únicamente a través del campo magnético (en relés electromecánicos) o a través de la luz (en relés de estado sólido optoacoplados). Este aislamiento es fundamental en equipos médicos, donde la seguridad del paciente requiere una separación absoluta entre los circuitos de medición y los circuitos de potencia. También protege los componentes electrónicos de control sensibles de picos de voltaje y ruido generados por cargas inductivas como motores.

Conmutación de múltiples circuitos simultáneamente

Un relé bipolar o multipolar puede conmutar dos o más circuitos independientes con una única señal de control. Por ejemplo, un relé bipolar y bidireccional (DPDT) puede desconectar simultáneamente una configuración de devanado del motor y conectar otra, lo que permite invertir la dirección del motor en una sola operación de conmutación. Este propósito se usa mucho en sistemas HVAC, donde una sola señal de termostato puede necesitar activar simultáneamente un relé del compresor y un relé del ventilador.

Control de secuenciación y retardo de tiempo

Los relés de retardo introducen una pausa deliberada entre la señal de entrada y la acción de conmutación de salida. Se utilizan en el control de motores para evitar el arranque simultáneo de varios motores grandes, lo que provocaría sobretensiones excesivas de corriente en la línea de suministro, un fenómeno llamado corriente de entrada. Por ejemplo, en una fábrica con diez motores de 50 kW, el arranque escalonado de 2 a 3 segundos por motor utilizando relés de retardo evita que el transformador aguas arriba experimente un pico de entrada combinado de 500 kW. Los relés de sincronización también aparecen en los ciclos de las lavadoras, la secuenciación de semáforos y la sincronización de transportadores industriales.

Protección contra sobrecargas y fallas

Los relés de protección monitorean parámetros eléctricos como corriente, voltaje, frecuencia y factor de potencia. Cuando se detecta una condición de falla, como sobrecorriente, subtensión o desequilibrio de fase, el relé de protección envía una señal de disparo a un disyuntor para desconectar la sección defectuosa de la red. En los sistemas de transmisión de energía, relés de distancia mida la impedancia entre la ubicación del relé y el punto de falla para determinar si una falla está dentro de la zona de protección, respondiendo en tan solo 20 a 30 milisegundos para aislar las fallas antes de que ocurran daños al equipo.

Tipos de relés y sus propósitos específicos

No todos los relés están diseñados para el mismo trabajo. Elegir el tipo de relé correcto es esencial para un rendimiento confiable del sistema. La siguiente tabla resume los tipos de relés más comunes y sus aplicaciones principales:

Dónde se utilizan los relés: aplicaciones del mundo real

Sistemas automotrices

Los vehículos modernos contienen decenas de relés. El relé principal controla el sistema de inyección de combustible, asegurando que la unidad de gestión del motor reciba potencia estable. El relé de arranque maneja la demanda de alta corriente del motor de arranque. Los relés de los faros permiten que el interruptor de los faros, que solo transporta corriente de nivel de señal, cambie la carga completa de la lámpara sin sobrecalentarse. En los vehículos eléctricos, los contactores (relés de alta resistencia) conectan el paquete de baterías de alto voltaje al inversor, manejando voltajes de hasta 800 V y corrientes superiores a 500 A. .

Automatización Industrial y PLC

En los paneles de control industriales, los módulos de relés interconectan controladores lógicos programables (PLC) con dispositivos de campo. Una tarjeta de salida PLC puede suministrar solo 24 VCC a 0,5 A, pero debe controlar contactores de motor, válvulas solenoides y lámparas indicadoras que funcionan a 230 VCA. Los módulos de interfaz de relé convierten estas señales de forma segura. En una planta de fabricación de automóviles típica, un único panel de control de línea de montaje puede contener más de 200 relevos gestionando todo, desde los arranques del motor del transportador hasta las señales de activación de la soldadura robótica.

Protección de la red eléctrica

Los relés de protección son la columna vertebral de la confiabilidad de la red eléctrica. Los relés de sobrecorriente disparan los disyuntores cuando se detectan corrientes de falla. Los relés diferenciales comparan la corriente que entra y sale de un transformador; cualquier desequilibrio indica una falla interna, lo que provoca una desconexión inmediata. Los relés de distancia en líneas de transmisión pueden aislar una falla de 400 kV en menos de tres ciclos (aproximadamente 60 milisegundos a 50 Hz) , evitando fallos en cascada en toda la red. Los relés digitales modernos combinan múltiples funciones de protección en una sola unidad y brindan capacidades de comunicación y registro de eventos.

Electrodomésticos y climatización

Las lavadoras utilizan relés para cambiar el motor entre las direcciones de centrifugado y lavado, para controlar el elemento calentador y para operar la válvula de entrada de agua. Las unidades de aire acondicionado dependen de relés de contactor para encender y apagar los compresores y los motores de los ventiladores del condensador bajo el control del termostato. Los hornos microondas contienen relés que conmutan el circuito del transformador de alto voltaje. Incluso los lavavajillas y refrigeradores contienen relés para controlar compresores, calentadores de descongelación y válvulas de agua, componentes que requieren corrientes de conmutación mucho más allá de lo que un simple tablero de control puede manejar directamente.

Telecomunicaciones y enrutamiento de señales

Los relés de láminas y los relés de señales pequeñas se han utilizado durante mucho tiempo en centrales telefónicas y equipos de enrutamiento de señales. En los equipos de prueba automatizados (ATE) utilizados para verificar placas de circuito durante la fabricación, los bancos de relés de láminas crean rutas de señal configurables entre los instrumentos de prueba y el dispositivo bajo prueba. Los relés de láminas se activan por debajo 1 milisegundo y pueden manejar millones de operaciones antes de que el desgaste de los contactos se vuelva significativo, lo que los hace ideales para aplicaciones de prueba de ciclo alto.

Automatización de edificios y sistemas inteligentes

En edificios comerciales, los paneles de relés controlan las zonas de iluminación, los sistemas de extinción de incendios y el control de acceso. Un sistema de gestión de edificios (BMS) envía señales digitales de bajo voltaje a módulos de relé que conmutan circuitos de iluminación de 230 V para pisos enteros. Los relés de enclavamiento son particularmente útiles en este caso: mantienen su estado conmutado sin alimentación continua de la bobina, lo que reduce el consumo de energía en sistemas que pasan la mayor parte del tiempo en un estado fijo. Los sistemas domésticos inteligentes utilizan módulos de relé conectados a controladores Wi-Fi o Zigbee para actualizar el cableado convencional para el encendido remoto de luces, ventiladores y enchufes.

Especificaciones clave del relé que debe comprender

Seleccionar el relé adecuado para una aplicación requiere comprender varios parámetros críticos. El uso de un relé de tamaño insuficiente provoca soldadura de contactos, sobrecalentamiento y fallas del sistema. El sobredimensionamiento desperdicia coste y espacio. Estas son las especificaciones que más importan:

• Voltaje y corriente de la bobina: El voltaje requerido para energizar la bobina del relé de manera confiable y la corriente que consume. Los valores comunes son 5 V, 12 V y 24 V CC para relés de control y 24 V o 120 V CA para contactores industriales.
• Clasificación de contacto (voltaje y corriente): El voltaje y la corriente máximos que los contactos pueden conmutar y transportar. No se debe utilizar un relé con capacidad nominal de 10 A/250 V CA para conmutar cargas de 15 A: los contactos formarán un arco excesivo y fallarán prematuramente.
• Configuración de contacto: Ya sea que el relé sea SPST (unipolar de una vía), SPDT, DPDT o multipolar. La configuración determina cuántos circuitos puede controlar el relé y de qué manera.
• Tiempo de operación y tiempo de liberación: El tiempo desde la energización de la bobina hasta el cierre del contacto (tiempo de operación) y desde la desenergización de la bobina hasta la apertura del contacto (tiempo de liberación). Los relés electromecánicos estándar funcionan en 5 a 15 ms; Los relés de láminas pueden funcionar en menos de 1 ms.
• Vida mecánica y vida eléctrica: La vida mecánica se refiere a la cantidad de operaciones que el relé puede realizar sin carga eléctrica (a menudo 10 millones o más). La vida eléctrica es el número de operaciones bajo carga nominal (a menudo entre 100.000 y 500.000), que siempre es menor debido al arco de contacto.
• Voltaje de aislamiento: El voltaje que el relé puede soportar entre la bobina y los contactos sin fallar. Fundamental para la seguridad en aplicaciones de alto voltaje y equipos médicos, normalmente 1.500 V a 4.000 V para relés de uso general.
• Rango de temperatura ambiente: El rango de temperatura dentro del cual el relé funciona de manera confiable. Los relés automotrices normalmente deben funcionar entre -40 °C y 85 °C o más.

Relés electromecánicos versus relés de estado sólido: cuál elegir

Tanto los relés electromecánicos (EMR) como los relés de estado sólido (SSR) cumplen el propósito fundamental de la conmutación controlada eléctricamente, pero cada uno tiene fortalezas y debilidades que los hacen adecuados para diferentes situaciones.

Ventajas de los relés electromecánicos

• Resistencia de contacto muy baja cuando está cerrado (generalmente menos de 100 miliohmios), lo que significa una caída de voltaje y pérdida de energía mínimas en los contactos.
• Puede conmutar cargas de CA y CC sin consideración especial.
• Excelente aislamiento entre bobina y contactos (aislamiento galvánico).
• Bajo costo para aplicaciones de uso general.
• Verdadera condición de circuito abierto cuando los contactos están abiertos: no hay corriente de fuga a través de la carga.

Ventajas de los relés de estado sólido

• Sin piezas móviles: vida mecánica esencialmente ilimitada y funcionamiento silencioso.
• Conmutación mucho más rápida: los SSR pueden cambiar en microsegundos en comparación con los milisegundos de los EMR.
• Sin rebote de contactos, lo que elimina los picos de ruido eléctrico que generan los contactos EMR durante la conmutación.
• La conmutación de cruce por cero (en SSR de CA) reduce la interferencia electromagnética al conmutar solo cuando la forma de onda de CA pasa por voltaje cero.
• Más adecuado para aplicaciones de ciclo alto: un controlador de temperatura que enciende y apaga un calentador miles de veces al día desgastará un EMR en meses, pero no afectará un SSR.

Los principales inconvenientes de los SSR son su mayor costo, la corriente de fuga que fluye incluso cuando el relé está "apagado" (una preocupación con cargas sensibles) y el calor que generan; los SSR generalmente requieren un disipador de calor para cargas superiores a unos pocos amperios debido a la caída de voltaje en la etapa de salida del semiconductor (normalmente 1-1,5 V , en comparación con prácticamente cero para un contacto mecánico limpio).

Fallas comunes de los relés y cómo diagnosticarlas

Comprender el propósito de un relevo también significa saber identificar cuándo uno ha fallado. Las fallas de retransmisión se dividen en algunas categorías distintas:

Contacto Soldadura

Cuando un relé conmuta una carga con una corriente de entrada muy alta, como el arranque de un motor o la carga de un banco de condensadores, la energía del arco en los contactos puede ser suficiente para soldarlos. Un relé soldado permanece cerrado incluso cuando la bobina está desenergizada, lo que significa que la carga no se puede apagar. Esto es peligroso en los circuitos de control. Diagnóstico: mida el voltaje en los terminales de carga sin la señal de control. Si hay plena tensión, los contactos están soldados. Prevención: utilice un relé con una clasificación de corriente de contacto más alta o instale componentes limitadores de irrupción.

Contacto con picaduras y oxidación

Durante miles de ciclos de conmutación, las superficies de contacto se erosionan y desarrollan picaduras debido a la formación de arcos. La oxidación de los contactos de plata puede aumentar drásticamente la resistencia de los contactos, provocando caídas de voltaje y sobrecalentamiento. Esto generalmente se manifiesta como un funcionamiento intermitente o la carga recibe un voltaje insuficiente a pesar de que el relé parece funcionar. El bruñido de contactos de grano fino a veces puede restaurar los contactos temporalmente, pero el reemplazo es la solución correcta.

Fallo de la bobina

Las bobinas del relé pueden fallar debido a sobretensión, temperatura de funcionamiento excesiva o simple rotura del aislamiento del devanado con el tiempo. Una bobina abierta significa que el relé nunca se energizará; una bobina en cortocircuito provoca un consumo excesivo de corriente y puede quemar el fusible del circuito de control. Diagnóstico: medir la resistencia de la bobina con un multímetro. Una bobina de relé estándar de 12 V normalmente mide 70–200 ohmios . Una lectura de circuito abierto o una lectura de resistencia muy baja (cerca de cero) indica una falla de la bobina.

Pegado Mecánico

En entornos con alta humedad, atmósferas corrosivas o temperaturas extremas, el mecanismo de la armadura puede atascarse o el resorte puede perder tensión, lo que provoca que el relé no funcione o no se libere correctamente. Los paquetes de relés sellados están disponibles específicamente para aplicaciones en entornos hostiles y utilizan contactos herméticamente sellados para excluir la humedad y la contaminación.

Mejores prácticas al utilizar relés en el diseño de circuitos

Ya sea que se diseñe un simple proyecto de hobby o un sistema de control industrial, las siguientes prácticas garantizan que los circuitos de relés sean confiables, seguros y duraderos:

1. Utilice siempre un diodo de retorno a través de la bobina. Cuando se interrumpe la corriente de la bobina, el campo magnético que colapsa genera un pico de voltaje que puede alcanzar cientos de voltios y dañar los transistores o las salidas del microcontrolador que accionan el relé. Un diodo colocado a través de la bobina con polaridad inversa sujeta este pico de forma segura.
2. Reducir las clasificaciones de contacto. Para un funcionamiento confiable y duradero, no cargue los contactos del relé más allá del 70% al 80% de su corriente nominal. El funcionamiento con corriente nominal completa acelera significativamente el desgaste de los contactos.
3. Considere el tipo de carga. Las cargas inductivas (motores, solenoides, transformadores) generan corrientes de irrupción y transitorios de conmutación mucho más altas que las cargas resistivas (calentadores, lámparas). Utilice relés clasificados para cargas inductivas cuando sea apropiado y considere circuitos amortiguadores para suprimir la energía del arco.
4. Verifique la estabilidad del suministro de voltaje de la bobina. Una bobina de relé nominal para 12 V CC puede no funcionar de manera confiable si el suministro cae a 10 V bajo carga. Asegúrese siempre de un espacio libre de suministro adecuado, especialmente en entornos automotrices donde el voltaje de la batería puede caer a 9 V durante el arranque del motor.
5. Elija la caja de relé adecuada para el entorno. Los relés de marco abierto no son adecuados para ambientes húmedos o polvorientos. Los relés sellados o aquellos con cubiertas antipolvo deben especificarse para todas las aplicaciones en interiores, excepto las más limpias.
6. Haga coincidir el material de contacto del relé con la carga. Los contactos de aleación de plata son estándar para conmutación de CA general. Se requieren contactos chapados en oro para la conmutación de señales de muy baja corriente, donde la película de óxido de plata en los contactos introduciría una resistencia inaceptable en corrientes de nivel de señal inferiores a 10 mA.
