¿Qué tipos de relés se utilizan en aplicaciones automotrices?
Los sistemas automotrices dependen de varios tipos distintos de relevos , cada uno diseñado para manejar tareas eléctricas específicas. Los tipos más comunes incluyen el relé electromagnético (EMR) , relé de estado sólido (SSR), relé de retardo de tiempo, relé de enclavamiento, relé de protección contra sobrecarga y el minirelé ISO ampliamente estandarizado. En la mayoría de los vehículos de pasajeros modernos, encontrará entre 20 y más de 60 relés individuales distribuidos en cajas de fusibles, debajo del capó y detrás de los paneles de instrumentos. Comprender qué tipo de relé automotriz hace qué (y dónde pertenece) es esencial para el diagnóstico, las actualizaciones y el mantenimiento eléctrico adecuado del vehículo.
Cada categoría de relé tiene sus propias clasificaciones eléctricas, método de activación, velocidad de conmutación y perfil de durabilidad. Elegir el tipo incorrecto puede provocar fallas prematuras, daños por calor o fallas en el circuito que son muy difíciles de rastrear. Las secciones siguientes desglosan cada tipo en detalle y cubren especificaciones, casos de uso, ventajas y patrones de falla comunes.
Relés electromagnéticos (EMR): la columna vertebral de los sistemas eléctricos automotrices
El relé electromagnético es el tipo de relé automotriz más tradicional y frecuente que se encuentra en vehículos de todas las edades. Su funcionamiento es sencillo: una señal de control de baja corriente energiza una bobina, que genera un campo magnético que físicamente junta un conjunto de contactos metálicos, completando un circuito de mayor corriente. Cuando cesa la señal de control, un resorte de retorno abre nuevamente los contactos.
Los EMR automotrices típicos funcionan con un voltaje de bobina de 12 VCC , una resistencia de bobina entre 60 Ω y 100 Ω y clasificaciones de contacto que oscilan entre 20 A y 40 A. Algunas versiones de servicio pesado utilizadas para circuitos de arranque o controladores de frenos de remolque manejan hasta 100 A o más. La acción de conmutación física produce un clic audible, que en sí mismo es un indicador de diagnóstico útil: el silencio cuando se espera un clic a menudo indica una bobina defectuosa, un fusible quemado o una pérdida de voltaje de control.
Configuraciones EMR de cuatro pines frente a cinco pines
Los EMR en contextos automotrices vienen en dos configuraciones de pines principales. La versión de cuatro pines maneja un solo circuito: puede estar abierto o cerrado. La versión de cinco pines agrega un contacto normalmente cerrado (NC) junto con el contacto normalmente abierto (NO), lo que permite una lógica de conmutación más compleja, como el cambio de velocidad del ventilador o el control de la bomba de combustible con una ruta de respaldo.
- Pin 85 y 86: terminales de la bobina (circuito de control)
- Pin 30: terminal común (entrada del circuito de carga)
- Pin 87: contacto normalmente abierto (se cierra cuando se activa el relé)
- Pin 87a: contacto normalmente cerrado (solo cinco pines; se abre cuando se activa el relé)
Esta numeración de pines estandarizada sigue el estándar DIN 72552, que la mayoría de los fabricantes europeos y japoneses adoptaron a partir de la década de 1970. Los fabricantes estadounidenses comenzaron a adoptarlo de forma generalizada durante las décadas de 1980 y 1990, lo que hace que las huellas de relés ISO sean casi universales en la actualidad.
Aplicaciones automotrices comunes de los EMR
- Relé de la bomba de combustible principal (normalmente clasificado 30 A, controla la bomba de combustible de alta presión)
- Relé del ventilador de refrigeración (a menudo 40 A debido a la corriente de entrada del motor)
- Relé de bocina (protege el interruptor de la columna de dirección de la alta demanda de corriente de la bocina)
- Relé del motor de arranque y relé del solenoide de arranque (utilizados en secuencia para energizar el circuito de arranque de alto amperaje)
- Relé del embrague del compresor de CA
- Relé del desempañador de la luneta trasera
- Relé de alimentación principal para el circuito de alimentación de la ECU/PCM
Minirelé ISO: el caballo de batalla estandarizado de los vehículos modernos
El minirelé ISO, a veces llamado relé estilo Bosch en honor a su desarrollador original, se ha convertido en el formato de relé automotriz predeterminado en los vehículos de producción a nivel mundial desde finales de los años 1980. Su tamaño compacto (aproximadamente 28 mm × 28 mm × 25 mm), su bajo costo y su intercambiabilidad entre fabricantes lo han convertido en la unidad estándar almacenada en cajas de fusibles desde automóviles económicos hasta SUV premium.
Las clasificaciones de contacto para el minirelé ISO suelen ser de 20 A a 30 A. , que cubre la gran mayoría de cargas auxiliares en un turismo. Para cargas que superan ese umbral, los ingenieros automotrices optan por macrorrelés o módulos de conmutación estilo contactor. Los minirelés ISO están disponibles en configuraciones de cuatro y cinco pines y los venden prácticamente todos los principales fabricantes de repuestos para automóviles, incluidos Bosch, Hella, Omron, Tyco y Duralast.
Una ventaja clave de este tipo de relé es su montaje universal: el relé se conecta a una cavidad estándar en la caja de fusibles/relés sin necesidad de herramientas. El reemplazo toma menos de 30 segundos y un solo bloque de relés en muchos vehículos tiene capacidad para entre 8 y 20 relés individuales de este factor de forma. El precio de los minirelés ISO equivalentes al OEM suele oscilar entre $3 y $15 dólares, lo que los convierte en uno de los componentes eléctricos más rentables de cualquier vehículo.
Relés de estado sólido (SSR): conmutación electrónica sin piezas móviles
Los relés de estado sólido reemplazan los contactos mecánicos y la bobina electromagnética de un relé tradicional con componentes semiconductores, generalmente transistores, MOSFET, tiristores (SCR) o triacs. Como no hay piezas móviles, los SSR ofrecen una vida útil operativa mucho más larga, un funcionamiento silencioso y velocidades de conmutación más rápidas. Si bien son menos comunes que los EMR en la producción automotriz básica, su presencia ha aumentado significativamente en los vehículos híbridos, eléctricos y de lujo modernos, donde la precisión del control y la durabilidad se priorizan sobre el costo unitario.
Ventajas clave de los SSR en entornos automotrices
- Velocidad de conmutación: Los SSR pueden cambiar en microsegundos en comparación con el retraso mecánico de 5 a 15 ms de un EMR estándar. Esto es fundamental en aplicaciones como el control del modulador ABS o los solenoides de sincronización variable de válvulas.
- Esperanza de vida: Los contactos de relé mecánico suelen tener una capacidad nominal de 100 000 a 500 000 ciclos de conmutación. Los dispositivos de estado sólido pueden superar los 10 millones de ciclos sin desgaste.
- Resistencia a las vibraciones: En entornos todoterreno, de carreras o de alta vibración, el rebote de los contactos mecánicos provoca fallas intermitentes. Los SSR eliminan por completo este modo de falla.
- Sin arco de contacto: Los contactos mecánicos generan un arco al romper una carga inductiva. Los SSR eliminan esto, extendiendo la vida útil de los componentes conectados y reduciendo la interferencia electromagnética (EMI).
Limitaciones y consideraciones sobre el manejo del calor
Los SSR no están exentos de inconvenientes. A diferencia de un relé mecánico, que tiene una resistencia cercana a cero cuando los contactos están cerrados, un SSR tiene una "caída de voltaje en estado encendido" pequeña pero real, generalmente de 1 V a 2 V a través de la unión del semiconductor. A 30 A, eso se traduce en 30 a 60 W de disipación de calor que debe gestionarse mediante un disipador de calor adecuado. En aplicaciones SSR automotrices de alta corriente, el diseño térmico suele ser más complejo y costoso que el relé mismo. Además, los SSR pueden fallar en el estado "encendido" (en cortocircuito), mientras que los relés mecánicos comúnmente fallan al abrirse, que generalmente es el modo de falla más seguro para muchos circuitos automotrices.
Las aplicaciones de SSR para automóviles incluyen control electrónico del cuerpo del acelerador, módulos de dirección asistida eléctrica (EPS), circuitos de controlador LED, sistemas de gestión de batería en vehículos eléctricos y controladores de velocidad del ventilador HVAC en vehículos premium.
Relés de retardo de tiempo: sincronización controlada en circuitos automotrices
Un relé de retardo de tiempo (TDR) introduce un retardo fijo o programable entre la señal de entrada y la acción de conmutación de salida. En los sistemas automotrices, esto es una necesidad práctica en varios escenarios donde la conmutación inmediata causaría problemas o simplemente no es deseable.
Hay dos categorías principales: relés de retardo , que esperan un período determinado después de recibir la señal de entrada antes de cerrar el circuito de salida, y relés de retardo de desconexión , que mantienen la salida activa durante un tiempo definido después de que se elimina la señal de entrada. Algunos vehículos utilizan unidades combinadas que proporcionan ambas funciones dentro de un solo módulo.
Ejemplos de relés de retardo de tiempo para automóviles del mundo real
- Relé de bujías incandescentes (motores diésel): Los vehículos diésel utilizan un relé de retardo de encendido para mantener las bujías incandescentes energizadas durante un período determinado (normalmente de 2 a 10 segundos) después de girar la llave de encendido a la posición de precalentamiento antes de permitir que el motor arranque. Esto garantiza que la temperatura de la cámara de combustión sea suficiente antes de que comience la inyección.
- Relé de retardo de iluminación interior: Cuando se cierra la puerta de un automóvil, la luz del techo se apaga durante 10 a 30 segundos en lugar de apagarse inmediatamente. Esto está controlado por un relé de retardo de apagado o, en vehículos modernos, por un módulo de control de la carrocería (BCM) con un temporizador integrado.
- Relé de postmarcha del ventilador de refrigeración: Muchos vehículos turboalimentados y de alto rendimiento mantienen el radiador o el ventilador de enfriamiento del turbo en funcionamiento durante 1 a 3 minutos después de que se apaga el motor para evitar daños por absorción de calor. Esto es gestionado por un relé de retardo de apagado activado por el evento de apagado del encendido.
- Relé de retardo de estacionamiento del limpiaparabrisas: Los sistemas de limpiaparabrisas intermitentes utilizan una combinación de circuitos de retardo de tiempo y conmutación de relés para controlar el tiempo de permanencia entre ciclos de limpieza.
Relés de enclavamiento: estado de mantenimiento sin alimentación continua
Un relé de enclavamiento (también llamado relé biestable o relé de impulso) se diferencia fundamentalmente de un relé electromagnético estándar en que conserva su estado conmutado sin requerir corriente continua en la bobina. Dos breves pulsos, uno para configurar y otro para restablecer, controlan la posición del relé. Entre pulsos, el relé mantiene mecánicamente su último estado, sin consumir energía.
Esto hace que los relés de enclavamiento sean ideales para aplicaciones automotrices donde el consumo de batería es una preocupación y el circuito conmutado debe permanecer activo durante períodos prolongados. Un relé de enclavamiento típico para automóviles tiene un requisito de pulso de bobina de ajuste/reinicio de 10 a 50 ms , después de lo cual mantiene la posición indefinidamente sin consumir corriente de la bobina.
Dónde aparecen los relés de enclavamiento en los vehículos
- Interruptores de desconexión o aislamiento de batería en vehículos eléctricos e híbridos.
- Actuadores de sistema de cierre centralizado y relés de cerradura de puerta
- Conmutación de batería auxiliar en sistemas start-stop
- Tomas de alimentación para remolque con función de memoria
- Circuitos de inversión del motor del techo corredizo eléctrico o del techo convertible
Específicamente en los vehículos eléctricos (EV), se utilizan contactores de enclavamiento de alto voltaje, una variante resistente del concepto de relé de enclavamiento, en el circuito de desconexión del paquete de baterías principal. Estos contactores pueden manejar voltajes de 400 V a 800 V y corrientes superiores a 500 A, y se bloquean mecánicamente para evitar el riesgo catastrófico de que un circuito HV energizado pierda su relé de conmutación debido a una falla de la bobina.
Relés de protección y sobrecarga: prevención de daños eléctricos
Los relés de protección contra sobrecargas monitorean el flujo de corriente a través de un circuito y abren automáticamente el circuito cuando la corriente excede un umbral establecido. A diferencia de los fusibles, que son dispositivos de protección de una sola vez, los relés de sobrecarga se pueden restablecer, ya sea de forma manual o automática después de un período de enfriamiento. En el diseño de automóviles, estos relés protegen motores y actuadores que pueden detenerse o experimentar una carga excesiva sin que el conductor se dé cuenta de inmediato.
Las instalaciones comunes incluyen el circuito del motor de la ventana eléctrica , que utiliza un relé de protección térmica de reinicio automático que se abre si el vidrio de la ventana encuentra una obstrucción y mantiene el motor parado. Sin esta protección, un motor de ventana calado puede consumir entre 15 y 20 A continuamente (muy por encima de su corriente nominal de funcionamiento de 3 a 5 A) y provocar que el devanado se queme en cuestión de segundos. De manera similar, el circuito de resistencia del motor del ventilador en los sistemas HVAC a menudo incorpora protección térmica para evitar el sobrecalentamiento durante condiciones de flujo de aire bloqueado.
Los vehículos modernos integran cada vez más la lógica de protección contra sobrecargas directamente en módulos de potencia inteligentes o módulos de control de la carrocería (BCM), en lugar de utilizar protección discreta basada en relés. Sin embargo, los relés de sobrecarga independientes siguen siendo comunes en vehículos comerciales, flotas de camiones e instalaciones de accesorios de posventa donde el costo adicional de la protección integrada no está justificado.
Relés intermitentes: sincronización de los circuitos de señales de giro y peligro
El relé intermitente es un tipo de relé automotriz especializado que genera un ciclo repetido de encendido/apagado para producir la acción de parpadeo de las señales de giro y las luces de emergencia. Los intermitentes térmicos tradicionales utilizaban una tira bimetálica que se calentaba y enfriaba cíclicamente para interrumpir el circuito. Las luces intermitentes electrónicas modernas utilizan un circuito oscilador y componentes de estado sólido para lograr el mismo efecto con mayor confiabilidad y consistencia.
Los estándares federales de seguridad de vehículos motorizados (FMVSS 108) requieren velocidades de destello de las señales de giro entre 60 y 120 destellos por minuto. para uso legal en carreteras en los Estados Unidos, con requisitos similares en la UE según el Reglamento ECE 6. La velocidad de destello estándar para la mayoría de los relés intermitentes OEM está calibrada en aproximadamente 90 destellos por minuto en condiciones de carga normales.
Un comportamiento de diagnóstico bien conocido de los intermitentes térmicos es que su velocidad de destello cambia cuando cambia la potencia de la bombilla. Agregar un remolque con cargas de iluminación adicionales o reemplazar bombillas incandescentes con LED (que consumen mucha menos corriente) hace que la luz intermitente parpadee demasiado (parpadea demasiado rápido) o deje de parpadear por completo. Este comportamiento se utilizó como indicador incorporado de una bombilla fundida en vehículos más antiguos. Para conversiones de LED, se debe utilizar un intermitente electrónico independiente de la carga o una resistencia en línea para mantener las velocidades de destello correctas.
Contactores de alta potencia: relés automotrices para aplicaciones de servicio pesado
Cuando las demandas actuales exceden lo que pueden manejar los minirelés estándar ISO o incluso los macrorelés más grandes, los ingenieros automotrices recurren a contactores, esencialmente relés de grado industrial diseñados para conmutación de corriente muy alta. En los vehículos convencionales de 12 V, los contactores aparecen en aplicaciones como control de motores de cabrestante, circuitos de grúas montadas en vehículos y distribución de energía en vehículos militares o de emergencia.
En los vehículos eléctricos e híbridos, los contactores de alto voltaje son componentes de misión crítica. El contactor de la batería principal en un BEV (vehículo eléctrico con batería) típico debe manejar voltajes de paquete de 400 V a 800 V y corrientes sostenidas de 300 A a 600 A , con una capacidad de corriente máxima durante la carga rápida o la aceleración fuerte que supera los 1000 A en algunas plataformas de rendimiento. Estos no son contactos de relé pasivos: incorporan sistemas de supresión de arco, circuitos de precarga para limitar la corriente de entrada y, a menudo, lógica de detección de soldadura para identificar si los contactos se han fusionado.
Funciones de seguridad de contactores en sistemas de baterías para vehículos eléctricos
- Contactor de precarga: Se utiliza una pequeña resistencia y un contactor auxiliar para cargar lentamente los condensadores del inversor antes de que se cierre el contactor principal, evitando el pico de corriente destructivo que de otro modo ocurriría.
- Detección de soldadura por contacto: El BMS comprueba si los contactos se abren correctamente después de un comando de desconexión. Los contactos soldados crean una falla de seguridad crítica que inutiliza el vehículo.
- Carcasa sellada llena de gas: Muchos contactores de alta tensión están llenos de gas hidrógeno, que tiene propiedades de extinción de arco superiores en comparación con el aire, lo que permite una conmutación confiable en altos voltajes.
- Diseño de contactor dual: La mayoría de los paquetes de baterías BEV utilizan contactores principales positivos y negativos separados, los cuales deben cerrarse en secuencia y abrirse simultáneamente al apagarse para aislar de forma segura el bus de alto voltaje.

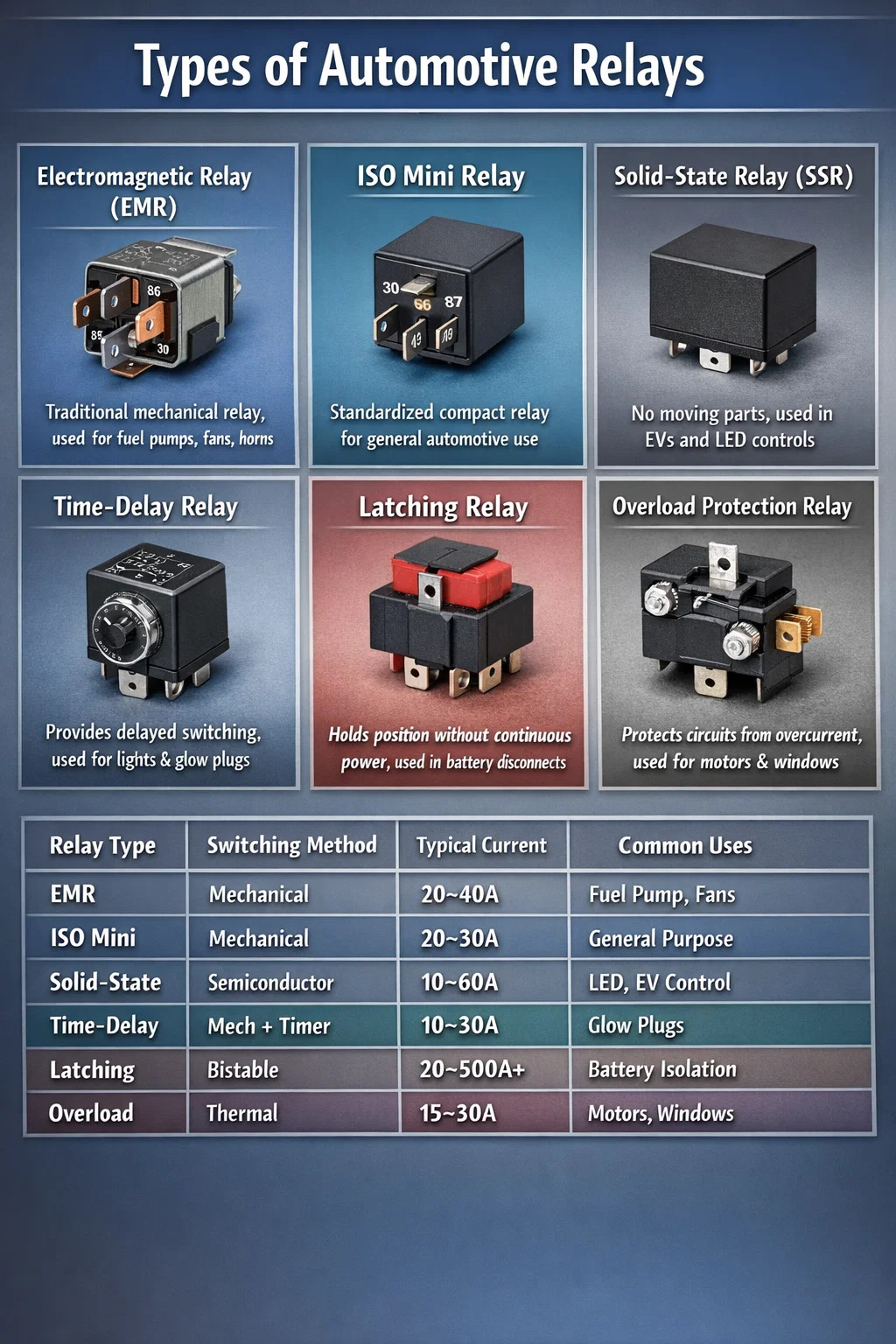

Tabla comparativa de relés automotrices
La siguiente tabla resume las especificaciones clave y los casos de uso de los principales tipos de relés automotrices analizados en este artículo.
| Tipo de relé | Método de conmutación | Clasificación actual típica | Vida útil (ciclos) | Aplicaciones comunes |
|---|---|---|---|---|
| Electromagnético (EMR) | Contactos mecánicos | 20–40 A (12 V) | 100K–500K | Bomba de combustible, ventilador de refrigeración, bocina, alimentación de la ECU |
| Minirelé ISO | Contactos mecánicos | 20-30 A (12 V) | 100K–500K | Uso de caja de fusibles de uso general |
| Estado sólido (SSR) | semiconductores | 10–60A | 10M | EPS, módulos de control EV, controladores LED |
| Relé de retardo de tiempo | Temporizador mecánico | 10–30A | 100K–500K | Bujías incandescentes, ventiladores de postmarcha, iluminación. |
| Relé de enclavamiento | Biestable mecánico | 20–500A | 100K-1M | Aislamiento de batería, cerraduras de puertas, contactores para vehículos eléctricos |
| Relé intermitente | Oscilador térmico o electrónico | 5–15A | Varía ampliamente | Señales de giro, luces de emergencia |
| Contactor de alta tensión | Sellado mecánico | 300A-1000A | 50K-200K | Aislamiento del paquete de baterías EV, carga rápida |
Cómo identificar un relé automotriz defectuoso
La falla del relé es uno de los patrones de falla más engañosos en el diagnóstico eléctrico automotriz porque los síntomas a menudo imitan fallas de otros componentes. Un relé de bomba de combustible defectuoso produce los mismos síntomas que una bomba de combustible muerta. Un relé de ventilador de refrigeración defectuoso se parece exactamente a un motor de ventilador defectuoso. Saber cómo aislar el relé del resto del circuito ahorra un tiempo de diagnóstico significativo.
Síntomas de un relé automotriz defectuoso
- Sin sonido de clic cuando el circuito de control está activado: sugiere que la bobina no está recibiendo voltaje o tiene un devanado abierto
- Clic continuo en un patrón de vibración, a menudo causado por un bajo voltaje de la batería que hace que la bobina se active y se desconecte repetidamente
- Clic correcto pero sin salida. — indica que los contactos se han quemado o corroído a pesar de que la bobina funciona correctamente
- El circuito permanece encendido permanentemente — indica contactos soldados (común en relés que conmutan cargas de alta irrupción sin clasificaciones de contacto adecuadas)
- Operación intermitente — a menudo causado por contactos oxidados o un devanado de bobina agrietado que hace contacto inconsistente bajo vibración o calor
Métodos de prueba de relé rápido
- Prueba de intercambio: Ubique un relé idéntico cerca del bloque de fusibles e intercambie posiciones. Si la falla sigue al relé, el relé está defectuoso. Esto funciona solo si el relé de reemplazo tiene el mismo número de pieza o se confirma que es compatible.
- Prueba de resistencia de la bobina: Retire el relé y mida la resistencia entre los pasadores de la bobina (85 y 86). Una bobina de relé automotriz de 12 V en buen estado normalmente lee entre 60 Ω y 100 Ω. Un circuito abierto (resistencia infinita) o una resistencia muy baja indica una bobina dañada.
- Prueba de continuidad de contacto: Aplique 12 V directamente a los terminales de la bobina y use un multímetro en modo de continuidad para verificar que el pin 30 y el pin 87 se conecten cuando el relé esté energizado.
- Prueba de caída de voltaje: Con el relé en circuito y energizado, mida la caída de voltaje entre los pines 30 y 87. Una caída que exceda los 0,3 V bajo carga indica contactos corroídos o de alta resistencia.
Selección del relé automotriz adecuado para instalaciones personalizadas y de posventa
Al agregar accesorios eléctricos a un vehículo (iluminación auxiliar, un cabrestante, un compresor de aire no original o un sistema de batería suplementario), seleccionar el tipo y la especificación correctos de relé automotriz es tan importante como el cableado mismo. Los relés de tamaño insuficiente fallan rápidamente. Los relés de gran tamaño suelen costar más sin ofrecer ningún beneficio práctico para cargas más pequeñas.
Pautas de tamaño de relés
- Siempre dimensione la clasificación del contacto del relé para manejar al menos 125% de la corriente continua máxima de la carga. Una carga de 20 A debe utilizar un relé de 25 A o 30 A como mínimo.
- Para cargas inductivas (motores, solenoides, compresores), tenga en cuenta la corriente de entrada, que puede ser de 3 a 7 veces la corriente nominal de funcionamiento, al seleccionar los contactos del relé y cualquier fusible protector.
- Utilice un relé de cinco pines cuando necesite una función de cambio (por ejemplo, cambiar entre dos rutas de carga basándose en una única señal de control).
- Si el relé se montará en un lugar expuesto sujeto a la humedad, salpicaduras de la carretera o temperaturas extremas, utilice un relé automotriz sellado o resistente a la intemperie con clasificación IP54 o superior.
- Para instalaciones de iluminación LED donde la precisión de la velocidad de destello es importante, seleccione siempre un relé de destello electrónico clasificado para cargas de baja corriente en lugar de reutilizar una unidad térmica calibrada para bombillas incandescentes.
También vale la pena considerar la calidad del relevo. Los relés económicos de fuentes no verificadas a menudo utilizan materiales de contacto que se corroen o pican más rápido que los equivalentes de grado OEM. Para cualquier circuito crítico para la seguridad (suministro de combustible, refrigeración del motor o frenado), utilice relés de fabricantes verificados como Bosch, Omron, TE Connectivity o Hella. La diferencia de costo entre un relé económico de $3 y un relé de calidad OEM de $10 es insignificante en comparación con la labor de diagnóstico que supone rastrear una falla intermitente causada por una falla del relé a los seis meses de estar en servicio.
