¿Qué es el cableado de relés y por qué es importante?

El cableado de un relé es el proceso de conectar un relé electromecánico o de estado sólido a un circuito para que una señal de control de baja potencia pueda conmutar una carga mucho mayor de forma segura y confiable. En términos sencillos, un relé actúa como un interruptor operado eléctricamente: una pequeña corriente energiza una bobina, que mueve una armadura mecánica o activa una unión semiconductora, completando o interrumpiendo un circuito separado de alta potencia. Realizar el cableado correcto es la diferencia entre un sistema que funciona durante años y uno que falla peligrosamente en cuestión de horas.

La importancia práctica es fácil de subestimar. un tipico relé automotriz la bobina tira solo 150–200 mA desde un microcontrolador o interruptor, pero los contactos de salida del relé pueden manejar 30 A a 12 V CC — más que suficiente para faros, bombas de combustible o ventiladores de refrigeración. Sin un relé en ese circuito, el delgado cableado de un interruptor del tablero se sobrecalentaría y se convertiría en un riesgo de incendio. El cableado correcto del relé elimina ese peligro y al mismo tiempo protege los componentes electrónicos sensibles aguas arriba.

Esta guía cubre todos los aspectos importantes del cableado de relés: identificación de pines, diagramas de circuitos para configuraciones comunes, selección de calibre de cables, supresión de picos de voltaje, resolución de problemas y ejemplos del mundo real de aplicaciones automotrices, industriales y residenciales. Ya sea que esté cableando un único relé accesorio en un vehículo o diseñando un panel de control de múltiples relés para maquinaria, los principios aquí se aplican directamente.

Comprender las configuraciones de los pines del relé antes de cablear cualquier cosa

Antes de conectar un solo cable, debe identificar cada pin de su relé. Los errores en esta etapa provocan contactos quemados, fusibles fundidos y cargas dañadas. La mayoría de los relés siguen una numeración estandarizada, pero los diseños físicos varían según el factor de forma.

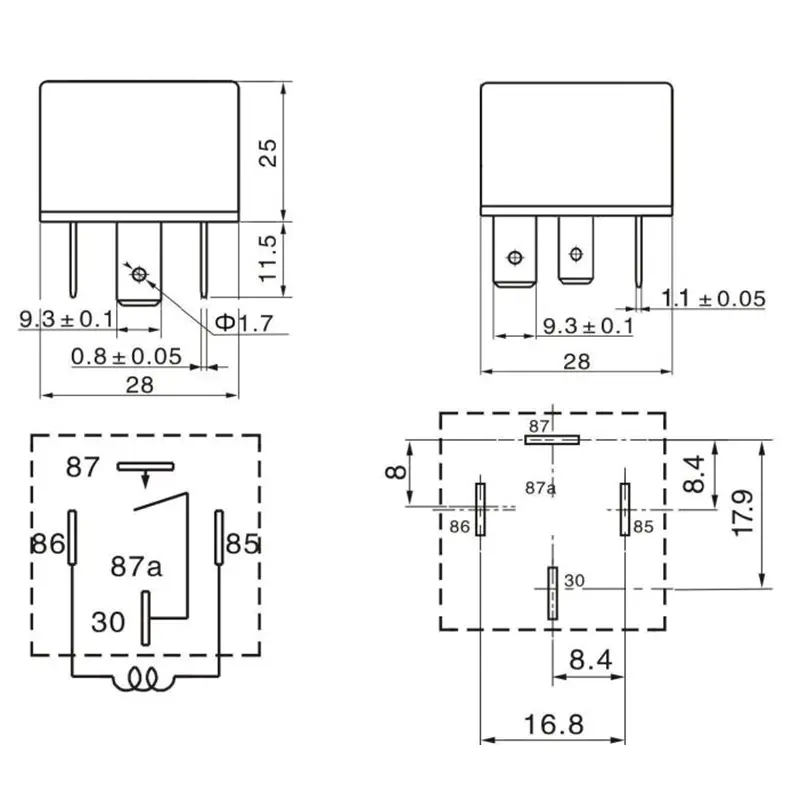

El relé automotriz estándar de 5 pines (ISO 280 / Bosch Mini)

El relé más común en los mazos de cables de vehículos en todo el mundo es el minirrelé de 5 pines que cumple con la huella ISO 280. Sus pines están numerados de la siguiente manera:

Un relé de 4 pines omite por completo el terminal 87a (NC). Es adecuado cuando solo necesita que el circuito se cierre cuando está energizado y no necesita una ruta de respaldo normalmente cerrada. La mayoría de los trabajos básicos de cableado de relés (luces antiniebla, bocinas, ventiladores auxiliares) utilizan relés de 4 pines por este motivo.

Diseños de terminales de relés industriales y carril DIN

Los relés industriales montados en carril DIN, como la serie Finder 40 o la familia Phoenix Contact PLC-RSC, utilizan una convención de etiquetado de terminales diferente. Los terminales de la bobina están etiquetados como A1 (positivo) y A2 (negativo). Los juegos de contactos están numerados por pares: 11/14 para el primer polo COM/NO, 11/12 para COM/NC, y así sucesivamente para las versiones multipolares. Consulte siempre el diagrama de pines de la hoja de datos del relé antes de realizar el cableado; un terminal mal etiquetado en un relé industrial de 24 V CC puede inyectar voltaje directamente en una tarjeta de entrada de PLC y destruirla.

Diagramas de cableado del relé central explicados

Hay varias disposiciones de cableado fundamentales que se utilizan en todas las industrias. Comprender cada uno de ellos le brinda la flexibilidad para manejar casi cualquier tarea de cableado de relés.

Circuito de cableado básico de un solo relé (normalmente abierto)

Esta es la configuración fundamental del cableado del relé. El circuito tiene dos bucles completamente separados que comparten únicamente el cuerpo del relé:

• Bucle de control: Batería ( ) → fusible (1–5 A) → interruptor de control → pin del relé 86 → pin del relé 85 → tierra. Cuando el interruptor se cierra, la corriente fluye a través de la bobina y el relé se activa.
• Bucle de carga: Batería ( ) → fusible (dimensionado según la carga) → pin de relé 30 → pin de relé 87 → dispositivo de carga → tierra. Este bucle sólo se completa cuando el relé está energizado.

El fusible en el circuito de carga debe tener una clasificación de no más del 125% de la corriente de funcionamiento normal de la carga y colocado lo más cerca posible físicamente de la batería, idealmente a menos de 30 cm. Esto no es opcional; es un requisito fundamental de seguridad del cableado.

Cableado del relé de bloqueo automático

Un circuito de relé de autoenganche (o retención) mantiene el relé energizado después de que se suelta un disparador momentáneo. Esto se utiliza en circuitos de arranque, sistemas de alarma y cualquier aplicación en la que desee presionar un solo botón para mantener un estado. El cableado agrega un cable adicional: un cable de retroalimentación desde el pin 87 del relé hasta el pin 86 del relé, en paralelo con el interruptor de gatillo original. Una vez que el relé se cierra, alimenta su propia bobina a través del contacto NO, manteniéndose a sí mismo. Un interruptor de reinicio normalmente cerrado (NC) independiente en serie con el circuito de la bobina rompe el pestillo cuando es necesario.

Cableado de relé para invertir la dirección del motor (puente H con relés)

El uso de cuatro relés SPDT en una configuración de puente H permite que un motor de CC funcione en ambas direcciones. En la posición A, los relés 1 y 4 se energizan, conectando el motor en una polaridad. En la posición B, los relés 2 y 3 se energizan, invirtiendo la polaridad. Nunca energice ambos conjuntos simultáneamente — esto crea un cortocircuito directo en la fuente de alimentación. El enclavamiento mecánico o de software es obligatorio en cualquier esquema de cableado inverso basado en relés. Una implementación común utiliza un relé cuyo contacto NC se conecta al circuito de la bobina del relé opuesto, proporcionando un verdadero enclavamiento de hardware.

Uso del contacto normalmente cerrado en el cableado del relé

El contacto NC (pin 87a en un relé de 5 pines) se cierra cuando el relé está desenergizado y se abre cuando está energizado. Esto es útil para el cableado a prueba de fallas: conecte su carga crítica al contacto NC y permanecerá alimentada durante el funcionamiento normal, pero se apagará cuando la bobina del relé esté energizada, por ejemplo, mediante una señal de detección de falla. Los paneles de extinción de incendios, las paradas de emergencia de los transportadores y los interruptores de transferencia de generadores utilizan con frecuencia cableado de relé NC exactamente por esta razón.

Elegir el calibre de cable adecuado para el cableado del relé

La selección de cables es una de las decisiones más importantes en el cableado de relés. Utilice un cable que sea demasiado delgado y la resistencia provocará una caída de voltaje y calor. Utilice un cable demasiado grueso y la instalación se volverá innecesariamente rígida, costosa y difícil de encaminar.

Para tramos de más de 3 metros, reduzca un tamaño de calibre de cable (aumente el área del conductor) para compensar la caída de voltaje relacionada con la resistencia. Una caída de tensión superior a 3% de la tensión de alimentación causará problemas de confiabilidad, particularmente con bobinas de relé que tienen un voltaje de activación mínimo de típicamente 70–80% del voltaje nominal de la bobina .

Utilice siempre cable trenzado en lugar de cable de núcleo sólido en aplicaciones de cableado de relés sujetas a vibración; tanto los entornos automotrices como industriales califican. El cable trenzado resiste el agrietamiento por fatiga en los terminales mucho mejor que el cable sólido bajo movimientos repetidos. Utilice terminales de anillo o conectores de pala debidamente engarzados; Un cable retorcido metido debajo de un terminal de tornillo es una falla a punto de ocurrir.

Diodos Flyback y supresión de picos de voltaje en el cableado de relés

Este es posiblemente el elemento del cableado del relé que más se pasa por alto y su omisión destruye la electrónica. Cuando se desactiva la bobina de un relé, el campo magnético colapsa y genera un pico de voltaje inverso que puede alcanzar 50–100 V en un sistema de 12 V. Este transitorio, si no se suprime, regresa a través del circuito de control y desactiva los transistores, las salidas del microcontrolador y los MOSFET.

Instalación de un diodo Flyback (de rueda libre)

La solución estándar es un diodo de retorno conectado con polarización inversa a través de los terminales de la bobina del relé: ánodo al pin 85, cátodo al pin 86. Durante el funcionamiento normal, el diodo tiene polarización inversa y no transporta corriente. Cuando la bobina se desenergiza, el pico polariza directamente el diodo, dando a la energía inductiva almacenada un camino seguro para disiparse en forma de calor en lugar de un pico. un 1N4007 El diodo (1 A, 1000 V de ruptura inversa) es más que adecuado para la mayoría de la supresión de bobinas de relé. Sueldelo directamente a través de los terminales de la bobina del relé o tan cerca de ellos como lo permita el diseño.

Una compensación: un diodo de retorno simple reduce el tiempo de liberación del relé porque la energía de colapso se disipa más gradualmente. En aplicaciones donde la liberación rápida es fundamental, como circuitos de freno controlados por relé, un diodo Zener (normalmente 24 V para un relé de 12 V) en serie con un diodo estándar proporciona una disipación de energía más rápida y al mismo tiempo sujeta la punta a un nivel seguro.

Circuitos amortiguadores para cableado de relé de CA

En el cableado de un relé de CA, un diodo simple no funcionará porque la corriente alterna de dirección. En su lugar, utilice una red amortiguadora RC (una resistencia y un condensador en serie) conectada a través de la bobina. Un valor inicial común es 100 Ω en serie con 0,1 µF , clasificado para al menos el doble del voltaje de la línea de CA. El amortiguador absorbe el pico inductivo convirtiéndolo en una pequeña cantidad de calor a través de la resistencia. Los componentes MOV (varistor de óxido metálico) brindan protección adicional contra transitorios de línea en instalaciones de cableado de relés de 120 V y 240 V.

Cableado de relés automotrices: paso a paso para aplicaciones comunes

El cableado de relés automotrices representa la mayoría de los proyectos de relés de bricolaje. A continuación se ofrece un tutorial completo para el escenario más común: cableado de un relé para alimentar luces auxiliares desde un disparador conmutado de 12 V.

Materiales necesarios

• Un relé ISO 280 de 12 V, 30/40 A y 5 pines
• Un portafusibles en línea con un fusible con la clasificación adecuada (calcule los amperios de carga × 1,25, redondee al siguiente tamaño de fusible estándar)
• Cable rojo de 16 AWG (carga positiva), cable negro de 16 AWG (tierra), cable de disparo de 18 AWG
• Terminales de pala hembra del tamaño de los pines del relé (6,3 mm para ISO 280)
• Herramienta para engarzar con trinquete, tubos termorretráctiles, pelacables
• Un diodo 1N4007 para supresión de picos

Procedimiento de cableado

1. Desconecte el terminal negativo de la batería antes de comenzar cualquier trabajo de cableado del relé.
2. Pase un cable rojo desde el terminal positivo de la batería a través del portafusibles hasta el pin 30 del relé. Mantenga este cable lo más corto posible y aléjelo de fuentes de calor.
3. Pase un cable rojo desde el pin 87 del relé hasta el terminal positivo de sus luces auxiliares.
4. Pase un cable negro desde el pin 85 del relé hasta un punto de tierra limpio del chasis. Utilice una arandela de estrella debajo del terminal de anillo para garantizar un buen contacto metal con metal.
5. Tienda el cable disparador de 18 AWG desde su interruptor de control o fuente de encendido hasta el pin 86 del relé. Este cable solo transporta corriente de bobina, por lo que 18 AWG es suficiente para cualquier recorrido de menos de 5 metros.
6. Suelde el diodo 1N4007 entre los pines 85 y 86: el cátodo (extremo rayado) al pin 86, el ánodo al pin 85.
7. Conecte el cable negativo de las luces auxiliares a tierra del chasis, idealmente en el mismo punto de tierra utilizado en el paso 4.
8. Vuelva a conectar la batería, active el interruptor de control y verifique que el relé haga clic y que las luces se enciendan. Verifique si hay conexiones calientes después de 5 minutos de funcionamiento; el calor indica una alta resistencia en un terminal.

Este mismo procedimiento de cableado de relé se aplica a ventiladores eléctricos, bocinas de aire, compresores y cualquier accesorio que consuma más de 5–8 A que de otro modo ejecutaría a través de un interruptor de tablero estándar.

Prácticas de cableado de relés de paneles industriales y de control

El cableado de relés industriales implica voltajes más altos, mayores demandas de corriente y estándares de seguridad más estrictos que el trabajo automotriz. Un panel de control de relés en un entorno de fabricación puede incorporar docenas de relés que controlan motores, válvulas de solenoide, elementos calefactores y luces indicadoras, todos conectados a un PLC o a un sistema lógico cableado.

Voltaje de control de 24 V CC como estándar de la industria

Usos más modernos del cableado de relés industriales 24 V CC para el circuito de control , independientemente de la tensión de carga (que puede ser 120 V AC, 240 V AC o 480 V AC trifásica). El estándar de control de 24 V CC mejora la seguridad de los técnicos, es directamente compatible con las tarjetas de salida PLC y reduce el riesgo de descarga eléctrica durante la puesta en marcha y el mantenimiento. Las familias de relés como la serie Omron MY, la serie Finder 55 y los contactores Siemens 3RH/3RT están diseñadas en torno a este estándar de voltaje de control.

Cableado de relés en diagramas de control y lógica de escalera

El cableado de relés industriales se especifica mediante diagramas lógicos de escalera (también llamados diagramas de escalera o LD). Cada peldaño de la escalera representa una ruta de control. Las bobinas del relé se dibujan como círculos en el lado derecho de cada peldaño; Los contactos del relé (NO o NC) se dibujan como líneas paralelas o cruzadas en serie a lo largo de cada peldaño. Al leer un diagrama de escalera de cableado de relé, identifique la designación de la bobina (por ejemplo, CR1 para el relé de control 1) y luego busque todos los contactos que llevan esa misma designación en todo el diagrama; esos son los contactos que cambian de estado cuando CR1 se energiza. Esta referencia cruzada es esencial para rastrear la lógica compleja del cableado del relé sin errores.

Cableado del bloque de terminales para paneles de relés

En el cableado de relés del panel, los cables individuales de relés, PLC y dispositivos de campo terminan en bloques de terminales montados en riel DIN. Cada terminal recibe un número de cable único, marcado con un manguito de casquillo (engarzado del manguito final) y una etiqueta impresa. Este sistema permite rastrear cualquier cable del panel en menos de 60 segundos utilizando un diagrama de cableado, lo cual es fundamental para el mantenimiento en un entorno de producción. Los sistemas de terminales Phoenix Contact PTFIX y Weidmüller W-Series se utilizan ampliamente para el cableado de paneles de relés en Norteamérica y Europa.

Utilice engarces de casquillo en todos los cables trenzados que entren en terminales de tornillo. El cable trenzado desnudo en un terminal de tornillo tiende a deslizarse en frío con el tiempo, aflojando la conexión y aumentando la resistencia. Una conexión de cableado de relé suelta en un circuito de arranque de motor puede causar funcionamiento intermitente del motor, sobrecalentamiento y eventual falla de los contactos del relé.

Cableado de relé de estado sólido versus cableado de relé electromecánico

Los relés de estado sólido (SSR) utilizan elementos de conmutación semiconductores (normalmente TRIAC para cargas de CA o MOSFET para cargas de CC) con aislamiento óptico entre los circuitos de control y de carga. No tienen piezas móviles, lo que significa un funcionamiento silencioso y, en teoría, una vida útil más larga en aplicaciones de ciclo alto. Sin embargo, el cableado SSR requiere atención a varios factores que difieren significativamente del cableado del relé electromecánico.

La gestión del calor es obligatoria en las instalaciones de cableado SSR

Un relé electromecánico tiene una resistencia de contacto tan baja que genera un calor insignificante durante la conducción. El interruptor semiconductor de un SSR tiene una caída de voltaje en estado encendido finita, generalmente 1,0–1,5 V para un AC SSR basado en TRIAC. Con una corriente de carga de 25 A, eso equivale a hasta 37,5 W de calor disipado en el paquete SSR. Sin un disipador de calor adecuado, el SSR se sobrecalentará y fallará, a menudo silenciosamente en la posición de cortocircuito, dejando la carga encendida permanentemente. El cableado del SSR siempre debe incluir un disipador de calor del tamaño adecuado, con un compuesto térmico aplicado entre el SSR y el disipador de calor. Una regla general común es Resistencia térmica de 1°C/W por cada 2 A de corriente de carga cuando la temperatura ambiente es de 25°C.

Cableado de entrada de control SSR

La mayoría de los SSR de entrada de control de CC aceptan un rango de voltaje de control de 3–32 VCC , lo que los hace directamente compatibles con salidas de microcontroladores de 3,3 V y 5 V, como placas Arduino, Raspberry Pi y ESP32. Esto elimina la necesidad de una etapa de controlador de transistor que a veces requieren los módulos de relé electromecánicos. Conecte el control positivo del SSR al pin de salida digital del microcontrolador y el control negativo a la tierra de la MCU. La polaridad importa: la conexión inversa no activará el SSR y puede dañarlo.

Problemas de corriente de fuga en el cableado SSR

Los SSR tienen una pequeña corriente de fuga fuera de estado, típicamente 1–10 mA , que fluye a través de la carga incluso cuando se apaga el SSR. Para cargas resistivas como calentadores, esto es insignificante. Para luces indicadoras LED de bajo consumo conectadas a través de un SSR, esta corriente de fuga puede ser suficiente para mantener el LED levemente iluminado cuando debería estar apagado. La solución es una resistencia de purga conectada en paralelo con la carga, proporcionando a la corriente de fuga un camino alternativo a tierra. un Resistencia de 100 kΩ, 2 W a través de la salida de carga suele ser suficiente.

Cableado de relés para aplicaciones de secuenciación y retardo de tiempo

Los relés estándar conmutan instantáneamente. Los relés de retardo de tiempo (también llamados relés temporizadores) introducen un retardo programable entre la señal de control y la acción del contacto. Hay cuatro modos de sincronización principales utilizados en el cableado de relés:

• Retardo de conexión (TON): Los contactos cambian después de un retraso establecido después de la activación de la bobina. Se utiliza para secuencias de arranque suave del motor y retrasos del compresor HVAC.
• Retardo de apagado (TOF): Los contactos permanecen en la posición energizada durante un tiempo determinado después de que se desenergiza la bobina. Se utiliza para ventiladores de refrigeración del motor que deben funcionar después del apagado.
• Temporizador de intervalos: Los contactos se cierran durante un período de tiempo fijo después del activador y luego se abren independientemente de si el activador permanece. Se utiliza en el cableado del relé de válvula solenoide temporizada para sistemas de riego.
• Repetir ciclo (intermitente): Los contactos se abren y cierran alternativamente a una frecuencia determinada. Se utiliza en cableado de relés de luces de advertencia, circuitos de secuenciación y paneles de control de alternadores de bombas.

El cableado del relé temporizador sigue las mismas convenciones de pines básicas que los relés estándar, con la adición de potenciómetros de ajuste de sincronización o interruptores DIP en el cuerpo del relé. Algunas unidades, como la serie Omron H3CR, combinan múltiples modos de temporización en una sola unidad seleccionable mediante interruptor DIP, lo que las hace versátiles para paneles de cableado de relés industriales.

Solución de problemas de cableado del relé

Cuando falla un circuito de retransmisión, un enfoque sistemático ahorra horas de frustración. La mayoría de las fallas en el cableado de los relés se clasifican en una de cinco categorías.

El relé no se energiza

Mida el voltaje entre el pin 86 y el pin 85 con el interruptor de control activado. Debería ver el voltaje nominal de la bobina (12 V en un relé de 12 V, 24 V en un relé de 24 V). Si no hay voltaje, la falla está en el circuito de control; verifique el interruptor de control, el fusible y el cable del disparador. Si hay voltaje presente pero el relé no hace clic, la bobina está en circuito abierto; reemplace el relé. Una bobina quemada a menudo tiene una lectura de resistencia infinita en un multímetro configurado en el rango Ω; una bobina de relé de 12 V en buen estado normalmente mide 70–100 Ω .

El relé se energiza pero la carga no funciona

El relé hace clic, confirmando el funcionamiento del circuito de la bobina. Ahora revise el circuito de carga. Mida el voltaje en el pin 30 (debe ser el voltaje de la batería). Mida el voltaje en el pin 87 con el relé energizado (debe ser igual al pin 30 menos una caída de contacto muy pequeña, generalmente inferior a 0,1 V). Si el pin 87 no muestra voltaje, los contactos NO del relé están quemados; reemplace el relé. Si el pin 87 muestra voltaje pero la carga no funciona, la falla está en el cableado de carga o en el dispositivo de carga mismo.

Retransmisión de charlas o zumbidos

La vibración del relé (ciclo rápido de los contactos) generalmente indica un voltaje de bobina insuficiente. Esto sucede cuando el voltaje de suministro en el relé es demasiado bajo para bloquear completamente la armadura. Verifique si hay una caída de voltaje en el cable de suministro de la bobina, un interruptor de control defectuoso con alta resistencia de contacto o un cable de tamaño insuficiente que cause una resistencia excesiva. Alternativamente, el relé puede estar clasificado para un voltaje de bobina diferente al del suministro. Un relé de 24 V que recibe solo 12 V vibrará continuamente. Verifique la clasificación de voltaje de la bobina del relé en la etiqueta del cuerpo antes de la instalación.

Contactos de relé quemados y arqueados

El arco de contacto quema picaduras en las superficies de contacto, lo que aumenta la resistencia y eventualmente suelda los contactos entre sí o provoca fallas en el circuito abierto. Las causas casi siempre son una de las siguientes: cambiar una carga más allá de la corriente de contacto nominal del relé, cambiar una carga altamente inductiva (motor o solenoide) sin supresión de arco o cambiar con demasiada frecuencia. La clasificación de contacto del relé para cargas de CC es significativamente menor que para cargas de CA debido a la ausencia de un cruce por cero natural para extinguir el arco. Un relé con capacidad nominal de 30 A a 12 V CA solo puede tener una capacidad nominal de 5 a 10 A a 12 V CC — siempre verifique la clasificación del contacto de CC específicamente al cablear circuitos de carga de CC.

Operación intermitente

El funcionamiento intermitente del relé que no se puede reproducir en el banco casi siempre se debe a un terminal suelto, un conector corroído o fatiga del cable inducida por la vibración. Aplique grasa dieléctrica a todas las conexiones del zócalo del relé en aplicaciones automotrices. En entornos industriales, apriete todos los terminales de tornillo al valor especificado por el fabricante (normalmente 0,5–0,8 N·m para terminales de 2,5 mm² ) y vuelva a apretar después de las primeras 24 horas de funcionamiento a medida que el material conductor se asiente debajo del tornillo.

Errores comunes en el cableado de relés que se deben evitar

La experiencia obtenida con instalaciones de relés en miles de vehículos y sistemas industriales revela que los mismos errores aparecen repetidamente. Evitarlos desde el principio ahorra retrabajos, reemplazo de componentes y fallas potencialmente peligrosas.

• No hay diodo de retorno en el circuito de la bobina. Todo circuito de relé controlado por transistor necesita supresión. Si está accionando la bobina del relé desde un BJT, MOSFET o microcontrolador, omitir el diodo eventualmente destruirá el componente de conmutación.
• Fusible colocado en el lado equivocado del relé. El fusible protege el cable, no la carga. Coloque el fusible lo más cerca posible de la fuente de alimentación, antes de cualquier tramo de cable desprotegido.
• Compartiendo un retorno a tierra con cargas de alta corriente. Pasar la tierra de la bobina del relé a través del mismo cable de retorno que una carga de alta corriente introduce ruido y voltaje potencial en el circuito de control. Siempre dé a la bobina una ruta de tierra dedicada.
• Usar un relé con la clasificación de contacto incorrecta para cargas de CC. Las corrientes de contacto nominales de CA no se traducen a CC. Consulte explícitamente la hoja de datos del relé para conocer las clasificaciones de contactos de CC.
• Torcer los extremos de los cables en lugar de utilizar terminales engarzados adecuados. El cable retorcido debajo de un terminal de pala o un tornillo se afloja, se corroe y falla. Invierta en una engarzadora con trinquete de calidad y en terminales del tamaño correcto.
• Ignorando la corriente de irrupción. Los motores, las cargas capacitivas y las bombillas incandescentes consumen mucha más corriente en el arranque que durante el funcionamiento en estado estable. Un motor puede tirar 6 a 10 veces su corriente de funcionamiento durante los primeros ciclos . Dimensione los contactos del relé para irrupción, no solo para corriente de funcionamiento.
• Montaje del relé en un lugar con altas temperaturas. La temperatura ambiente afecta directamente tanto el voltaje de activación de la bobina como la clasificación de los contactos. Un relé clasificado para 30 A a 25 °C solo puede manejar 20 A a 85 °C. Mantenga los relés alejados de sistemas de escape, bloques de motor y equipos de calefacción industrial.

Cableado de relés para aplicaciones específicas del mundo real

Cableado del relé del ventilador de refrigeración eléctrico

Un ventilador de refrigeración eléctrico de un vehículo suele consumir 15–25 A a toda velocidad. El sensor de temperatura del refrigerante del motor o la ECU proporciona una salida conmutada de 12 V cuando el refrigerante supera un umbral, normalmente entre 95 y 100 °C. Esta salida activa la bobina del relé, cerrando el circuito de alta corriente al motor del ventilador. A menudo se agrega un segundo relé en el mismo circuito para proporcionar una anulación manual desde un interruptor del tablero, cableado de modo que la señal de la ECU o el interruptor manual puedan energizar la bobina del relé de forma independiente. Ambas señales se alimentan a un diodo O puerta en el pin 86 para evitar la retroalimentación.

Cableado del relé del interruptor de transferencia del generador doméstico

Un interruptor de transferencia manual o automático utiliza relés (o contactores en instalaciones de alta corriente) para desconectar el suministro de la red pública y conectar la energía del generador al panel de la casa. El cableado del relé debe incluir un enclavamiento mecánico o eléctrico que garantice que los suministros de la red pública y del generador nunca puedan conectarse simultáneamente; este es un requisito de seguridad según el artículo 702 del NEC en los Estados Unidos. Los relés interconectados eléctricamente utilizan contactos NC de cada relé en el circuito de bobina del otro, lo que hace físicamente imposible energizar ambos relés al mismo tiempo. Este es el mismo principio que el enclavamiento del puente H descrito anteriormente, escalado al voltaje de línea.

Cableado de relé Arduino / Raspberry Pi para automatización del hogar

El cableado del relé del microcontrolador de bajo voltaje se ha vuelto común en la automatización del hogar de bricolaje. Los módulos de relé comerciales diseñados para Arduino y Raspberry Pi utilizan un optoacoplador entre el pin de señal del microcontrolador y el controlador del transistor de la bobina del relé, lo que proporciona aislamiento. Estos módulos normalmente aceptan señales de control de 5 V e incluyen el diodo de retorno integrado. Sin embargo, la mayoría de los módulos de relé disponibles en el mercado están clasificados para 10 A a 250 V CA — suficiente para cargas domésticas de baja potencia, pero no para cargas superiores a 1200 W en un circuito de 120 V o 2400 W en un circuito de 240 V. Para cargas más altas, use el módulo de relé del microcontrolador para controlar un relé de riel DIN más grande y con la clasificación adecuada en lugar de hacer pasar corriente alta directamente a través de los contactos del módulo.
